Civen Metal Material (Shanghai) Co., Ltd. je jedan od vodećih proizvođača i dobavljača anti-ra bakrene folije tretirane oksidacijom u Kini. Dobrodošli da ovdje iz naše fabrike kupite izdržljivu anti-ra bakarnu foliju obrađenu u rasutom stanju, proizvedenu u Kini. Ako imate bilo kakav upit o saradnji, slobodno nam pošaljite email.

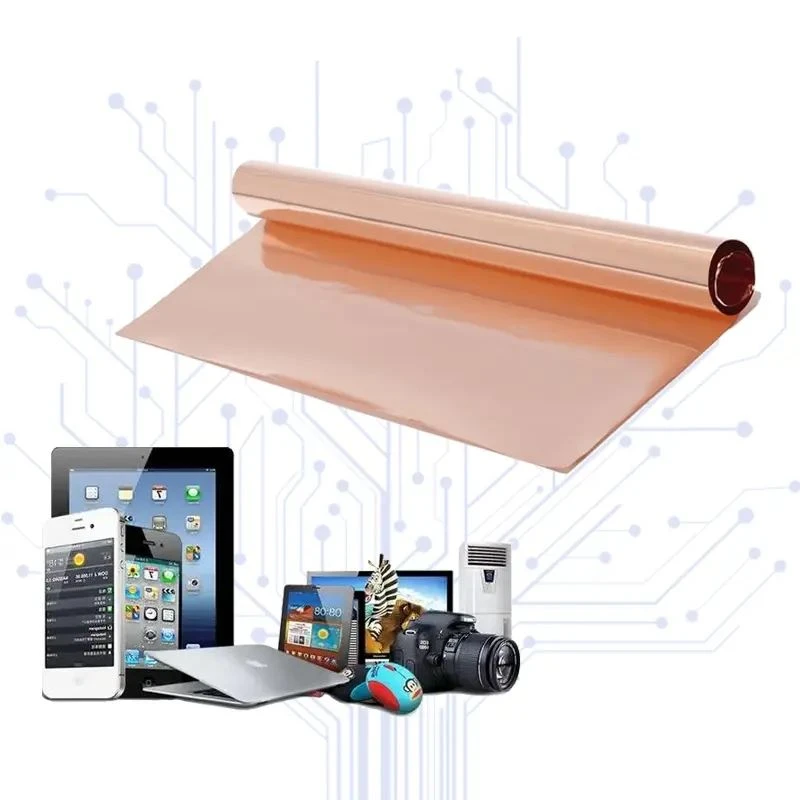

Bakarna folija tretirana antioksidacijom (valjana-žarena) bakarna folija je metalna podloga visoke{2}}čistoće dizajnirana za dinamička savitljiva kola i visoko-laminaciju na visokim temperaturama. CIVEN Metal nanosi zaštićeni neorganski pasivacijski sloj direktno na očišćenu bakarnu površinu odmah nakon završnog prolaza hladnog-valjanja i žarenja. Ovaj ultra-tanak (ispod 15 nm) barijerni film sprečava stvaranje bakrovog oksida tokom više-prešanja u više ciklusa i pohranjivanja na visokoj-temperaturi bez promjene električne provodljivosti ili kinetike hemijskog jetkanja.
Ključni materijal
Osnovni materijal:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
Mikrostruktura:Potpuno prekristalizirana ravnoosna zrnasta struktura orijentirana duž smjera valjanja za otpornost na zamor pri cikličkom savijanju.
Površinska obrada:Pasivirani hrom{0}}cink ili organski-neorganski hibridni barijerski premaz (<= 15nm).
Kompatibilnost podloge:Direktno laminiranje sa poliimidnim (PI), polietilen tereftalatnim (PET) i tečnim kristalnim polimerima (LCP) filmovima korištenjem akrilnih, epoksidnih ili modificiranih silikonskih ljepila.
Karakteristike performansi
Otpornost na termičku oksidaciju: Izdržava 180 stepeni 120 minuta u atmosferskim uslovima bez promene boje, ljuštenja ili povećanja otpornosti na kontakt.
Dynamic Flexural Endurance: Preživljava preko 150.000 MIT ciklusa savijanja pri radijusu savijanja od 0,8 mm prije zamornog lomljenja.
Stabilnost čvrstoće pilinga: Maintains initial peel strength >= 0.8 N/mm na standardnim PI filmovima nakon 72 sata na 85 stepeni i 85% relativnoj vlažnosti prije jetkanja.
Ujednačenost graviranja: Kontrolisana distribucija granica zrna osigurava čiste definicije ivica bez podrezivanja-sve do geometrija linija/prostor od 20 um (L/S) koristeći alkalni bakrov hlorid ili gvožđe hlorid.
Electrical Conductivity: Ukupna električna otpornost ispod 1.724 x 10^-8 Ohm*m (100% IACS) na 20 stepeni.
Tehničke specifikacije
|
Parametar |
Raspon specifikacija |
Metoda ispitivanja / Standard |
|
Nominal Thickness |
9um, 12um, 18um, 25um, 35um |
IPC-TM-650 2.2.18 |
|
Tolerancija debljine |
+/- 5% po širini weba |
Mikrometar / Beta{0}}mjernik |
|
Zatezna čvrstoća |
300 do 450 MPa (zavisno od{2}}temperature) |
IPC-TM-650 2.4.18.1 |
|
Izduženje na prekidu |
15% do 35% |
IPC-TM-650 2.4.18.1 |
|
Hrapavost površine (Rz) |
Mat strana: 0,8 do 1,5 um / Sjajna strana:<= 0.5 um |
ISO 4287 / JIS B0601 |
|
Snaga ljuštenja (do PI) |
>= 0.8 N/mm (kako je-primljeno) |
IPC-TM-650 2.4.8 |
|
Otpornost na oksidaciju |
Nema vizuelne promene boje na 180 stepeni/2 sata |
Test konvekcijske peći |
|
Standardna širina rolne |
100 mm do 620 mm (može se rezati prema specifikaciji) |
Tolerancija mehaničkog proreza +/- 0.2 mm |
Proizvodnja i kontrola kvaliteta
Upravljanje kvalitetom: Proizvedeno prema ISO 9001:2015 i IATF 16949 sertifikovanim sistemima kvaliteta.
Hladno valjanje: Više-stepeni Z-prolazi za mljevenje smanjuju bakarne katode visoke{2}}čistoće na ciljani mjerni sloj uz kontrolirano smanjenje dimenzija po prolazu.
Kontrolirano žarenje atmosfere: Kontinuirano žarenje niti u peći za zaštitu od vodonika-azota radi ublažavanja stresa i kontrole veličine zrna.
Pasivacija površine: Inline elektrohemijski ili hemijski tretman nanošenjem jednolikog anti-oksidacionog molekularnog sloja.
Sečenje i obrezivanje ivica: Precizno sečenje rotirajućim smicanjem eliminira neravnine i valovitost rubova.
Protokoli inspekcije:
Pinhole Detection: Kontinuirano optičko skeniranje po cijeloj dužini glavnog zavojnice.
Mechanical Testing: Provjera zatezanja i izduženja na vanjskim i unutrašnjim zavojima svake master role.
Sljedivost: Laserski-urezani ID-ovi lota na svakom glavnom rolu koji su povezani sa certifikatima o ispitivanju sirovina (MTC).
Prijave
Fleksibilne štampane ploče (FPC): Šarke za pametne telefone, moduli kamere i sklopivi OLED ekrani.
Automobilski senzorski pojasevi: Ispod{0}}upravljačke jedinice mjenjača i krugovi opruge sata volana.
5G telekomunikacioni moduli: Visokofrekventne antenske podloge koje zahtijevaju minimalan gubitak umetanja na rubovima provodnika.
Strujni kolektori litijum{0}}jonskih baterija: Zavarivanje na jezičcima i folije za prikupljanje unutrašnje struje koje zahtijevaju -stabilnost vijeka trajanja prije oblaganja aktivnog materijala.
Prilagođavanje i OEM snabdevanje
Dimenzije: Prilagođene širine proreza od 20 mm do 620 mm, namotane na jezgra od 3 inča ili 6 inča sa specificiranim vanjskim prečnicima.
Obrada površine: Podesiva debljina pasivizirajućeg filma prilagođena specifičnim hemijama ljepila.
Mechanical Tempers: Prilagodljivi profili zatezanja i izduženja (meki, polu-tvrdi, puni-tvrdi) prilagođeni linijama štancanja, savijanja ili graviranja.
Pakovanje: Vakuum{0}}zapečaćene anti-statički dušikom- konfiguracije sa pročišćavanjem.
Pakovanje i dostava
Unutrašnje pakovanje: Suspendirano u vrećama od aluminijske folije sa-barijerom koje sadrže silika gel sredstvo za sušenje u atmosferi dušika.
Jastučenje: Viseće drvene sanduke sa-teškim umetcima od pjene za eliminaciju drobljenja jezgre i oštećenja rubova.
Dokumentacija: Uključuje listove sa sigurnosnim podacima o materijalu (MSDS), Certifikat analize (CoA) i izvještaje o usklađenosti sa RoHS/REACH.
Zašto CIVEN Metal
Vertikalna integracija: Unutarnja kontrola nad valjanjem, žarenjem, pasivizacijom i preciznim rezanjem osiguravajući konzistentnost serije-do{2}}.
Kontrolisana metalurgija: Direktan izvor katodnog bakra visoke{0}}čistoće za eliminaciju mikroskopskih inkluzija koje ometaju hemijsko jetkanje.
Stabilnost procesa: Automatski inline nadzor debljine anti-oksidacionog sloja kako bi se spriječilo raslojavanje laminacije.
Global Logistics: Izvozna infrastruktura lanca snabdevanja koja opslužuje proizvođače štampanih ploča širom Severne Amerike, Evrope i Azije.
